محل منبع:
چین
نام تجاری:
Suhigo
گواهی:
ISO-9001 CE
شماره مدل:
HGCB3648
با ما تماس بگیرید

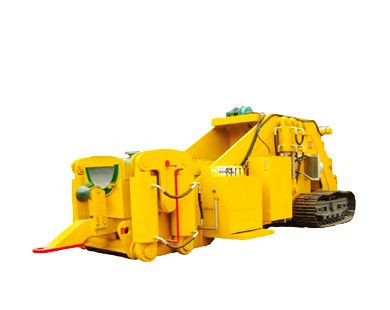

دستگاه خم کردن لوله از فریم فولادی، قالب پایین، قالب بالا، تثبیت، سیستم هیدرولیکی و mandrel تشکیل شده است.اصل کار آن است که برای ساخت لوله فولاد تغییر شکل پلاستیکی و تحقق خم شدن سرد لوله فولاد با تعیین نقطه تکیه و استرس مناسب و اعمال گشتاور خمدر طول عملیات خم کردن، لوله های فولادی مختلف قطر بزرگ در محدوده قابل استفاده می توانند با جایگزینی کیت مرد و لوله مربوطه سرد خم شوند.
پارامترهای فنی دستگاه بنینگ سوئیگو:
| مدل | HGCB620 | HGCB1630 | HGCB2236 | HGCB2840 | HGCB3648 | HGCB4856 |
| اندازه لوله | 6 تا 20 اینچ | 16 تا 30 اینچ | 22 تا 36 اینچ | 28 تا 40 اینچ | 36 تا 48 اینچ | 48 تا 56 اینچ |
| قدرت موتور | ۴۶ کیلو وات | ۷۷ کیلو وات | 118kW | ۱۳۲ کیلو وات | 160kW | 160kW |
| سیلندر اصلی | 2-220x160 میلی متر | 2-280x200 میلی متر | 4-320x230mm | 4-360x250 میلی متر | 4-450x560 میلی متر | 4-360x560mm |
| سیلندر بلند کننده | ۲-۱۸۰×۶۳ میلی متر | 2-200x80 میلی متر | 4-220x90mm | 4-250x100 میلی متر | 4-280x200 میلی متر | 4-280x200 میلی متر |
| تنش هیدرولیک وینچ | 1.5 تن | 3 تن | 7 تن | 7 تن | 8 تن | 12 تن |
| ابعاد | ۴۴۵۰×۲۱۸۰×۲۱۷۵ میلی متر | 6700x2520x2700 میلی متر | 8400x3000x2800 میلی متر | 8850x3180x3000 میلی متر | 9800x3335x3235 میلی متر | 8566x3190x3500 میلی متر |
| وزن | 10 تن | ۲۱ تن | 42 تن | 50 تن | ۶۸ تن | 93 تن |
ویژگی های فنی ماشین بنینگ سوئیگو:
1) The pipe bending operation can be carried out for pipes of different sizes within the scope of application of the pipe bending machine only by replacing the pipe bending die kit and the corresponding mandrel، تعویض ساده و راحت است.
2) کل ماشین دارای ساختار ساده و معقول و نگهداری آسان است. قاب فولاد ساخته شده از فولاد با قدرت بالا دارای عمر طولانی و مقاومت درجه حرارت پایین عالی است.
3) دستگاه راه رفتن کشنده یا دستگاه راه رفتن چرخ (هر دو اختیاری هستند) مناسب برای عملیات ساحلی است، می تواند به محیط کار واقعی انتخاب شود.
| مدل | درایو | قدرت | فشار عملیاتی | کل قدرت تمدید | سکته مغزی | ابعاد | وزن |
| HGYN8-10 | - | - | 16Mpa | 400KN | 30 میلی متر | 1500x240x240 میلی متر | 100 کیلوگرم |
| HGYN12-14 | - | - | 16Mpa | 800KN | 50 میلی متر | 2000x200x220 میلی متر | 320 کیلوگرم |
| HGYN16-18 | موتور هیدرولیک x 1 | 3 اسب | 16Mpa | 1147KN | 80 میلی متر | ۲۴۰۶×۳۱۰×۳۱۶ میلی متر | ۶۰۰ کیلوگرم |
| HGYN20-22 | موتور هیدرولیک x 1 | 3 اسب | 16Mpa | 1147KN | 80 میلی متر | ۲۴۰۶×۴۳۷×۴۱۴ میلی متر | ۶۴۰ کیلوگرم |
| HGYN22-24 | موتور هیدرولیک x 1 | ۷ اسب بخار | 16Mpa | 1147KN | 80 میلی متر | ۲۶۰۰×۴۰۰×۴۴۰ میلی متر | 950 کیلوگرم |
| HGYN24-26 | موتور هیدرولیک x 1 | ۷ اسب بخار | 16Mpa | 1147KN | 80 میلی متر | ۲۶۰۰×۴۰۰×۴۹۰ میلی متر | ۱۰۰۰ کیلوگرم |
| HGYN28-30 | موتور هیدرولیک x 2 | 20 اسب بخار | 16Mpa | 1562KN | 100 میلی متر | ۳۰۰۰×۵۰۰×۵۸۰ میلی متر | ۱۸۰۰ کیلوگرم |
| HGYN30-32 | موتور هیدرولیک x 2 | 20 اسب بخار | 16Mpa | 1562KN | 130 میلی متر | ۳۰۰۰×۵۰۰×۷۱۰ میلی متر | ۲۳۰۰ کیلوگرم |
| HGYN34-36 | موتور هیدرولیک x 2 | 20 اسب بخار | 16Mpa | 1562KN | 130 میلی متر | ۳۵۰۰×۵۸۰×۶۸۰ میلی متر | ۲۵۰۰ کیلوگرم |
| HGYN36-38 | موتور هیدرولیک x 2 | 20 اسب بخار | 16Mpa | 2040KN | 150 میلی متر | ۳۵۰۰×۵۸۰×۷۳۰ میلی متر | ۲۶۰۰ کیلوگرم |
| HGYN40-42 | موتور هیدرولیک x 2 | 20 اسب بخار | 16Mpa | 2040KN | 150 میلی متر | 3600x710x810 میلی متر | ۲۷۰۰ کیلوگرم |
| HGYN46-48 | موتور هیدرولیک x 2 | 20 اسب بخار | 16Mpa | 2040KN | 150 میلی متر | ۳۶۰۰×۷۸۰×۹۵۰ میلی متر | ۲۹۰۰ کیلوگرم |
| HGYN48-50 | موتور هیدرولیک x 2 | ۳۲ اسب | 16Mpa | 3188KN | 170 میلی متر | 3800x850x950 میلی متر | ۳۲۰۰ کیلوگرم |
| HGYN52-54 | موتور هیدرولیک x 2 | ۳۲ اسب | 16Mpa | 3857KN | 170 میلی متر | 3800x850x1100 میلی متر | ۳۶۰۰ کیلوگرم |
| HGYN56 | موتور هیدرولیک x 2 | ۳۲ اسب | 16Mpa | 3857KN | 170 میلی متر | 3800x980x1170 میلی متر | ۴۰۰۰ کیلوگرم |
| HGYN60 | موتور هیدرولیک x 2 | ۳۲ اسب | 16Mpa | 4981KN | 170 میلی متر | 4000x980x1250 میلی متر | ۴۳۰۰ کیلوگرم |
در مورد سوهيگو
لانگفنگ هایگونگ ماشین آلات و تجهیزات شرکت محدود ((نام تجاری: Suhigo) یک تولید کننده تخصصی بین المللی، ارائه دهنده خدمات فنی،و شرکت اجاره ای برای ماشین آلات ساخت خط لولهواقع در منطقه توسعه اقتصادی لانگفنگ، هیبی. Suhigo مساحت 50،000 متر مربع را پوشش می دهد و بیش از 150 کارمند دارد.
در حال حاضر، Suhigo دارای گواهینامه سیستم مدیریت کیفیت ISO9001، گواهینامه سیستم مدیریت محیط زیست ISO14001،گواهینامه سیستم مدیریت ایمنی و بهداشت شغلی GB/T28001به عنوان یک مرکز تحقیق و توسعه برای تجهیزات لوله کشی،سوگيگو به يه شرکت حرفه اي با تحقيقات و توسعه مستقل تبديل شده، طراحی، تولید و حقوق مالکیت معنوی در ماشین آلات ساخت لوله.
